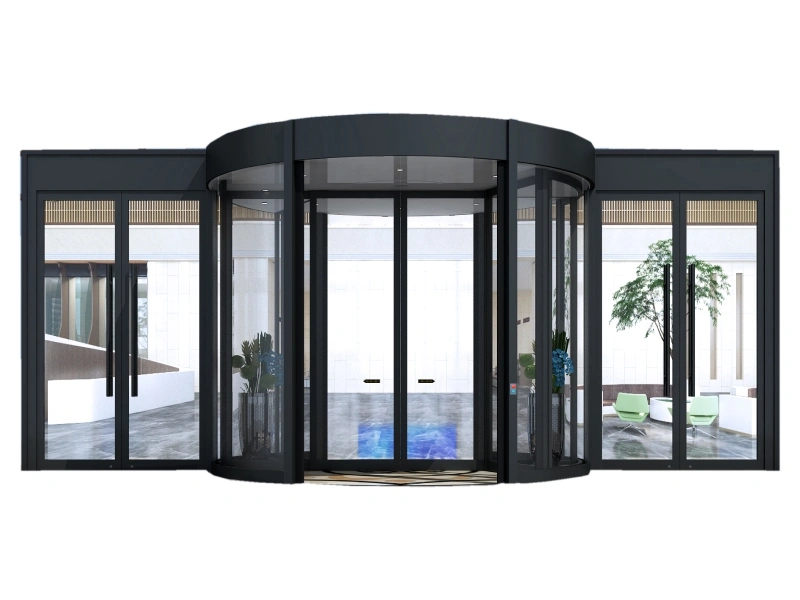

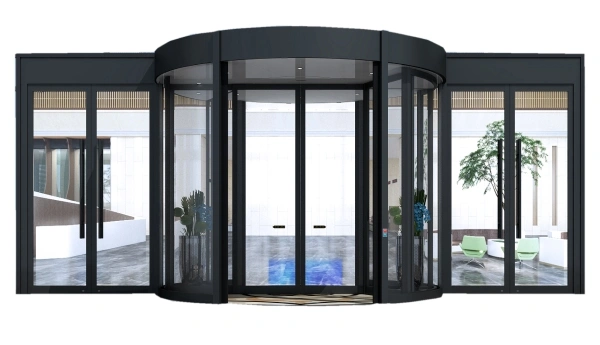

باب دوار أوتوماتيك

باب دوار أوتوماتيك (باب مدخل دوار/ باب زجاج أوتوماتيك دوار)

Automatic Revolving Door

باب دوار بضلفتين.. مصمم لحركة عبور فائقة وكثافة تشغيلية عالية

تُستخدم الأبواب الدوارة الأتوماتيكية (ضلفتان/ درفتان/ لوحان) في مداخل المباني الأكثر اتساعاً، والتي تتطلب حركة عبور سلسة للمشاة، وتحكماً فائقاً في البيئة الداخلية للمبنى، مع إرساء طابع معماري رحب للمدخل. وتسمح درفتي الباب المتزامنان بحركة الدخول والخروج في آن واحد، مع الحفاظ على تنظيم واتجاهات حركة المرور للاشخاص.

كما تجدر الإشارة إلى أن الهيكل الرئيسي للباب يُصنع من سبيكة ألومنيوم عالية المتانة، ويتميز بمرونة عالية تحقق ملاءمة مختلف التصاميم والمخططات الإنشائية للمداخل. كما يمكن تهيئة الضلف المركزية للباب لتشغيلها كباب سحاب (منزلق) أو باب مفصلي، وذلك لتوفير ممر عبور أكثر اتساعاً في المشاريع ذات الكثافة البشرية العالية. وتتوفر خيارات متعددة لتلبية المتطلبات المعمارية والتشغيلية المختلفة، تشمل: اللمسات النهائية للسطح الخارجي، نوعية الزجاج، واجهات العرض (الفتارين) المدمجة، الستائر الهوائية، وأنظمة الطاقة الاحتياطية غير المنقطعة (UPS).

خدمات التخصيص
01
خيارات التخصيص
  • اللمسات النهائية السطحية طلاء الفلوروكربون (الباودر كوتنج)، أو التكسية بالفولاذ المقاوم للصدأ (الاستيل)، أو التكسية بالنحاس.
  • باب سحاب (منزلق) / باب المفصلي (سوينج) يمكن تهيئة وتخصيص الباب الدوار بدمج باب سحاب مركزي أو باب مفصلي مركزي.
  • الزجاج زجاج قياسي (مُعالج) أو زجاج فائق النقاء.
  • طاقة نظام الـ UPS الاحتياطية متوفر بخيار تشغيل مع نظام طاقة احتياطية غير منقطعة (UPS) أو بدونه.
  • خزائن العرض الزجاجية المدمجة متوفر بخيار دمج خزائن عرض زجاجية أو بدونها.
  • الستارة الهوائية متوفر بخيار تركيب ستارة هوائية مدمجة أو بدونها.

يمكن تخصيص الأبواب الدوارة والمداخل الأسطوانية لتلائم المخطط الإنشائي للمدخل بالكامل، بما يشمل قياسات وأبعاد الباب، اللمسات النهائية السطحية، الألوان، ومواصفات الزجاج. وفي حال وجود متطلبات خاصة بالمشروع، يتولى فريقنا الفني دراسة ومعاينة الموقع لتقديم أفضل التكوينان والحلول الهندسية التي تتناسب تماماً مع المساحة المتاحة واحتياجات حركة العبور اليومية.

02
عملية التخصيص
  1. 01

    يقدّم العميل بيانات ومعلومات المشروع

  2. 02

    يتم إعداد وتقديم المقترح التصميمي في غضون 24 ساعة

  3. 03

    التأكيد واعتماد المخططات الهندسية

  4. 04

    يتم تقديم عينة المنتج واعتمادها عند الحاجة

  5. 05

    تستغرق عملية الإنتاج من 20 إلى 30 يوماً تقريباً

  6. 06

    تسليم الباب الدوار الجاهز إلى الميناء في غضون ساعة إلى ساعتين

  7. 07

    استلام العميل للبضائع المشحونة

  8. 08

    بدء تقديم خدمات الدعم ما بعد البيع

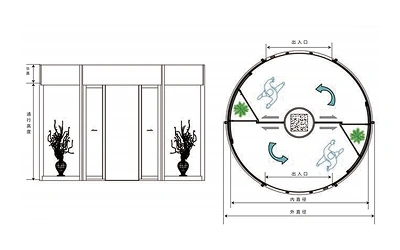

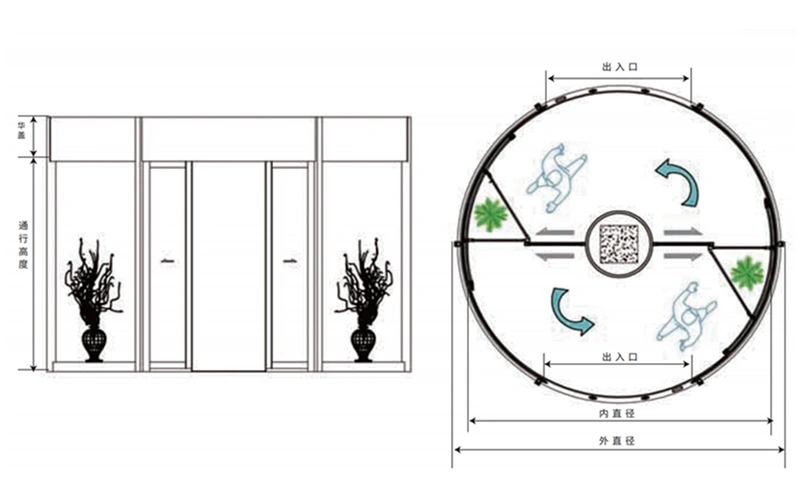

الأبعاد (مم)
القطر الداخلي (D1) 3,600 4,200 4,800
القطر الخارجي (D1) 3,808 4,408 5,008
عرض فتحة العبور (الباب الدوار) (W1) 1,600 1,900 2,200
عرض فتحة العبور (الباب السحاب/ المنزلق) (W2) 1,638 1,938 2,238
ارتفاع الغطاء العلوي (H1) 300–700 300–700 300–700
الارتفاع الصافي لفتحة المرور (فتحة العبور للأشخاص) (H2) 2,200–3,500 2,200–3,500 2,200–3,500
المواصفات الفنية
  • مصدر الطاقة الكهربائية: 220 فولت تيار متردد (AC)، 50 هرتز
  • التيار الكهربائي المقدر: 6 أمبير
  • القدرة الكهربائية الإجمالية المقدرة: 1000 واط
  • محرك الباب الدوّار: 250 واط (اختياري: 370 واط) × 2
  • محرك الباب المنزلق: 80 واط
  • قدرة الإضاءة: 4 واط
  • قدرة نظام التحكم: 100 واط
  • نطاق درجة حرارة التشغيل: من سالب 30 درجة مئوية إلى موجب 50 درجة مئوية
  • سعة مزود الطاقة الاحتياطية غير المنقطعة (UPS): 1000 فولت-أمبير (VA)
  • نطاق ضبط السرعة المنخفضة: 0.5 إلى 2.5 دورة/ دقيقة
  • نطاق ضبط السرعة العالية: 1.0 إلى 6.0 دورة/ دقيقة
  • جهد الإضاءة: 12 فولت
الميزات
انسيابية حركة العبور

تساعد حركة الدوران المتزامنة ثنائية الاتجاه على دخول وخروج الأفراد دون أي تداخل أو إعاقة متبادلة. وتعمل مستشعرات الأشعة تحت الحمراء على تشغيل الباب أوتوماتيكياً، مما يلغي الحاجة للمس الأسطح أثناء الدخول. ولذلك، تجعل هذه المزايا الباب الدوار الحل الأمثل للمداخل ذات الكثافة البشرية العالية، إذ تزيد طاقته الاستيعابية لحركة المرور البشري بنسبة تتجاوز 30 بالمائة مقارنة بالأبواب المفصلية التقليدية.

تحكم فائق في كفاءة الطاقة

تمنع الأبواب الدوارة أثناء تشغيلها الاعتيادي تسرب الهواء الداخلي بشكل مباشر إلى الخارج مع كل عملية عبور، مما يساهم في خفض استهلاك طاقة تكييف الهواء بنسبة تقارب 25 بالمائة مقارنة بالأبواب الأوتوماتيكية المعتادة. كما توفر هذه النوعية من الأبواب حماية وعزلاً أفضل ضد الرياح، والأتربة، والضوضاء، ونقل الحرارة أو التبادل الحراري، بما يعزز راحة المستخدمين ويحافظ على استقرار البيئة الداخلية للمبنى.

حماية متقدمة ومعايير أمان عالية

تراقب منظومة متكاملة من مستشعرات منع الانحشار ومنع الاصطدام حركة الأشخاص والعوائق المحيطة بالباب بشكلٍ لحظي، لضمان تشغيل آمن وموثوق. وعند اكتشاف أي مقاومة أثناء الحركة، يعكس الباب اتجاه دورانه تلقائيًا لتجنب الانحشار، كما يُزوَّد قياسيًا بزر إيقاف طارئ لتعزيز مستويات السلامة. وفي حالات انقطاع التيار الكهربائي أو الطوارئ، يمكن تحويل الباب إلى وضعية الإخلاء لدعم عمليات الإخلاء السريعة والآمنة.

تصميم معماري أنيق وانسيابي

يمنح التصميم الدائري الأنيق للباب مظهراً عصرياً ينسجم بسلاسة مع واجهات المباني الحديثة، مع الحفاظ على خفة التصميم دون مظهر ضخم أو ثقيل. كما تتوفر خيارات متنوعة من الزجاج لتوفير قدر أكبر من الإضاءة الطبيعية، وتعزيز الرؤية، وإضفاء إحساس أوسع وأكثر انفتاحاً على منطقة المدخل.

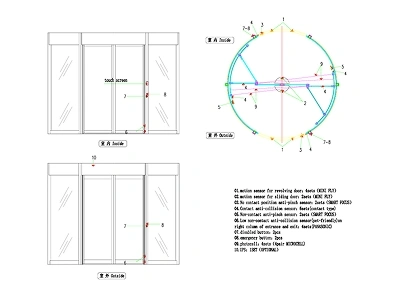

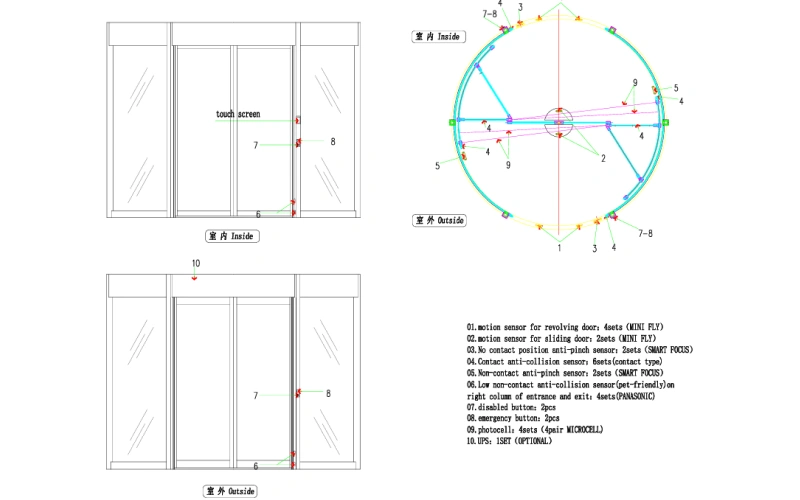

المكونات الرئيسية
المكونات الرئيسية
  1. 01

    حساسات الحركة (مستشعرات الحركة) للباب الدوّار: 4 مجموعات (MINI FLY)

  2. 02

    حساسات الحركة (مستشعرات الحركة) للباب المنزلق (باب سحاب): 4 مجموعات (MINI FLY)

  3. 03

    حساسات أمان لتحديد الموضع ومنع الانحشار بدون تلامس- عدد 2 مجموعة

  4. 04

    حساسات منع الاصطدام التلامسية: عدد 6 مجموعات (نوع تلامسي)

  5. 05

    حساسات منع الاصطدام التلامسية: عدد 6 مجموعات، من النوع التلامسي

  6. 06

    حساسات منع الاصطدام غير التلامسية منخفضة المستوى: عدد 4 مجموعات

  7. 07

    زر دخول لذوي الإعاقة والاحتياجات الخاصة: عدد 2

  8. 08

    زر إيقاف الطوارئ: عدد 2

  9. 09

    الخلايا الضوئية: عدد 4 مجموعات / 4 أزواج (MICROCELL)

  10. 10

    نظام طاقة احتياطي (UPS): مجموعة واحدة، اختياري

الخيارات المتوفرة
باب دوّار بدرفتين (لوحين/ ضلفين) مزوّد بوحدة عرض زجاجية وباب منزلق، طراز PARD-TF2000A

باب دوّار بدرفتين (لوحين/ ضلفين) مزوّد بوحدة عرض زجاجية وباب منزلق، طراز PARD-TF2000A

باب دوّار بدرفتين (لوحين/ ضلفين) منزلق بدون وحدات عرض زجاجية PARD-TF2000B

باب دوّار بدرفتين (لوحين/ ضلفين) منزلق بدون وحدات عرض زجاجية PARD-TF2000B

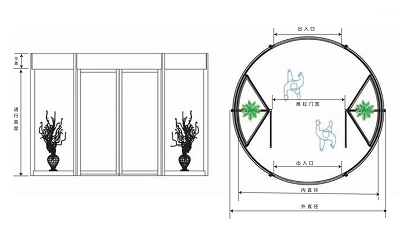

باب دوّار أوتوماتيكي بدرفتين بخاصية الفتح عند الطوارئ مع باب مركزي PARD-TF2000C

باب دوّار أوتوماتيكي بدرفتين بخاصية الفتح عند الطوارئ مع باب مركزي PARD-TF2000C

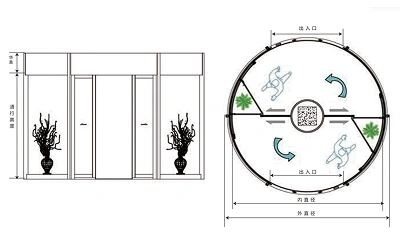

باب دوّار بدرفتين بتصميم بحيط بالعمود PARD-TF2000D

باب دوّار بدرفتين بتصميم بحيط بالعمود PARD-TF2000D

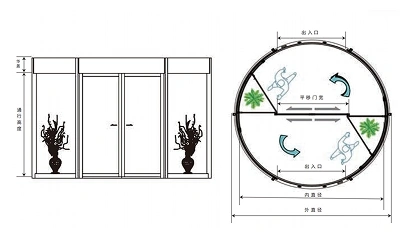

باب دوّار بدرفتين فائق الارتفاع PARD-TF2000UH

باب دوّار بدرفتين فائق الارتفاع PARD-TF2000UH

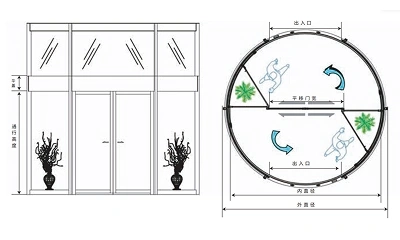

باب دوّار أوتوماتيكي بدرفتين (لوحين) مزوّد بغطاء علوي ثنائي الطبقة PARD-TF2000DC

باب دوّار أوتوماتيكي بدرفتين (لوحين) مزوّد بغطاء علوي ثنائي الطبقة PARD-TF2000DC

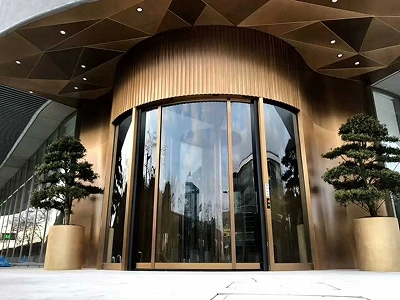

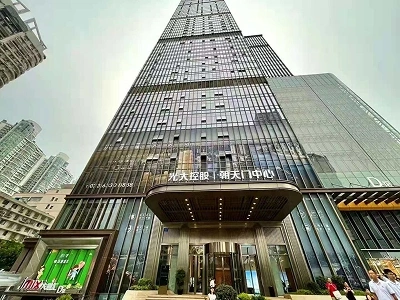

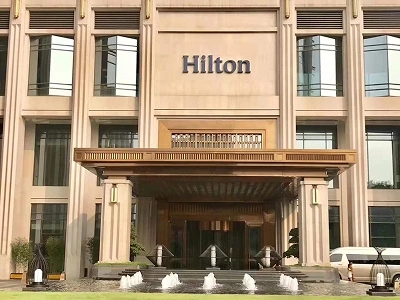

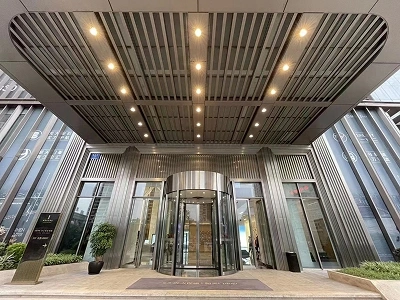

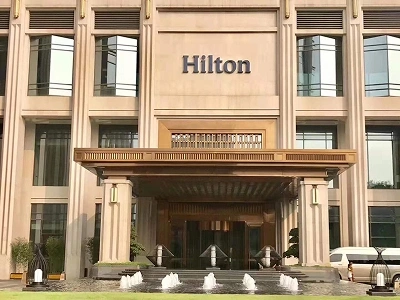

الاستخدامات

تُعد الأبواب الدوّارة الأوتوماتيكية بدرفتين (لوحين) خياراً مثالياً للمداخل الرئيسية في المباني التي تتطلب حركة مرور سلسة، ومظهراً معمارياً أنيقاً، وفصلاً أكثر كفاءة بين البيئة الداخلية والخارجية. وتُستخدم على نطاق واسع في:

الاستخدامات الاستخدامات الاستخدامات الاستخدامات
الشهادات وتقارير الاختبار

حصلت منتجاتنا من الأبواب الدوارة الأوتوماتيكية على شهادات CE وTÜV وISO 9001 وISO 14001، كما يمكننا توفير مستندات وتقارير الاختبارات ذات الصلة، بما في ذلك تقرير اختبار التشغيل لمليون دورة تشغيل وتقرير الاختبار وفق المعايير الوطنية.
