باب دوار زجاجي بالكامل (ثلاثة أو أربعة ألواح زجاجية دوارة)
All-Glass Revolving Door
- تصميم شفاف بمظهر معماري أنيق ونقي
- مصمم للمباني الحديثة ذات الواجهات الزجاجية
- أبواب دوّارة زجاجية بالكامل تضفي مزيداً من الإضاءة والإشراق على المداخل

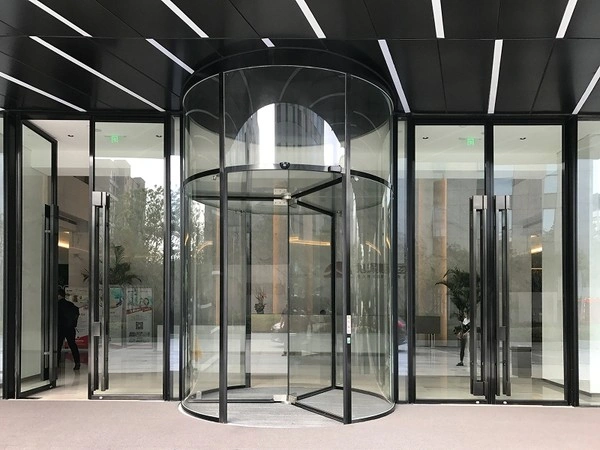

تعتمد الأبواب الدوارة الزجاجية بالكامل على الزجاج المصفح عالي المتانة والنقاء، مما يقلل الحاجة إلى قطاعات الهيكل المعدني الثقيلة، ويمنح المدخل طابعاً أكثر خفة ورحابة. كما تساهم درفة الباب الزجاجية النحيفة مع الهيكل الخارجي المبسط في إرساء مظهر انسيابي وشفاف يتناغم بامتياز مع الواجهات الزجاجية الحديثة، مع إمكانية دمجه أيضاً ضمن مداخل المباني ذات الطابع المعماري الكلاسيكي. وبفضل التكوينات المرنة وخيار الإضاءة العلوية بتقنية LED، تُعد الأبواب الدوّارة الزجاجية بالكامل مناسبة للمداخل ذات حركة المرور المتوسطة في الفنادق، والمكاتب، وغيرها من المباني التجارية والعامة.
خيارات التخصيص
- خيارات الزجاج: زجاج قياسي أو زجاج فائق النقاء.

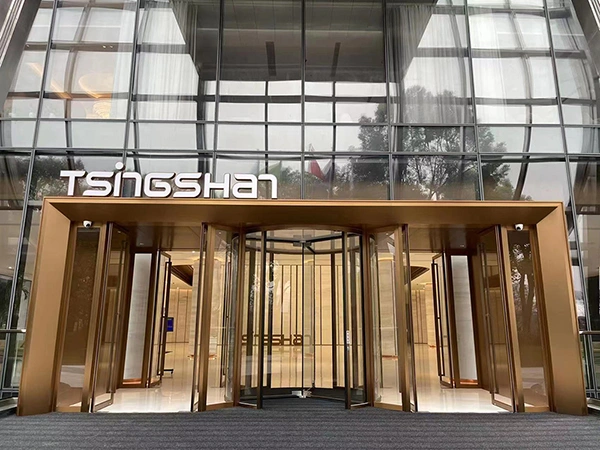

- التشطيبات السطحية: طلاء فلوروكربوني، أو تكسية من الفولاذ المقاوم للصدأ، أو تكسية نحاسية.
- وحدة الطاقة الاحتياطية (UPS): خيار إضافي متاح حسب الطلب.
يمكن تخصيص الأبواب الدوارة والمداخل الأسطوانية لتلائم المخطط الإنشائي للمدخل بالكامل، بما يشمل قياسات وأبعاد الباب، اللمسات النهائية السطحية، الألوان، ومواصفات الزجاج. وفي حال وجود متطلبات خاصة بالمشروع، يتولى فريقنا الفني دراسة ومعاينة الموقع لتقديم أفضل التكوينان والحلول الهندسية التي تتناسب تماماً مع المساحة المتاحة واحتياجات حركة العبور اليومية.
عملية التخصيص
- 01
يقدّم العميل بيانات ومعلومات المشروع
- 02
يتم إعداد وتقديم المقترح التصميمي في غضون 24 ساعة
- 03
التأكيد واعتماد المخططات الهندسية
- 04
يتم تقديم عينة المنتج واعتمادها عند الحاجة
- 05
تستغرق عملية الإنتاج من 20 إلى 30 يوماً تقريباً
- 06
تسليم الباب الدوار الجاهز إلى الميناء في غضون ساعة إلى ساعتين
- 07
استلام العميل للبضائع المشحونة
- 08
بدء تقديم خدمات الدعم ما بعد البيع
ولضمان تشغيل آمن، وسلس، ومرن، تم تجهيز الأبواب الدوّارة بمجموعة من الوظائف الأساسية، تشمل:
يُصنع الإطار من قطاعات سبائك الألومنيوم المطابقة للمعيار الوطني 6063T5، مع هيكل أعمدة حاملة للأحمال، مما يوفر قوة هيكلية جيدة وتشغيلًا مستقرًا وموثوقًا.
يتميز نظام التشغيل بمحرك متغير التردد يعمل بجهد 220 فولت تيار متردد وبقدرة خرج 180 واط، مما يتيح للباب الدوّار ضبط السرعة بسلاسة من 0 إلى 5 دورات/دقيقة وفقاً لمتطلبات حركة المرور. كما يدعم تصميم المحرك بدون فرش كفاءة عالية في استهلاك الطاقة وتشغيلًا طويل الأمد، مع عمر خدمة يصل إلى 15 عاماً.
يدعم نظام التحكم الرقمي PLC المستورد التشغيل التلقائي واليدوي على حد سواء. ويبلغ استهلاك الطاقة 75 واط في وضع الاستعداد و150 واط أثناء التشغيل، بينما تتراوح القدرة الإجمالية بين 220 و400 واط.
يعمل الباب الدوّار بكفاءة في درجات حرارة تتراوح من سالب 30 درجة مئوية إلى 50 درجة مئوية. ويتراوح وزن الباب بين 600 كجم و1000 كجم، وفقاً للقطر والارتفاع.
تُشكّل قطاعات سبائك الألومنيوم 6063T5 المطابقة للمعايير الوطنية هيكلاً حاملاً للأحمال لضمان تشغيل يومي مستقر وموثوق، بينما يحافظ التصميم النحيف للهيكل على شفافية الباب الدوّار الزجاجي بالكامل ومظهره المفتوح بصرياً.
- محرك التشغيل: 220 فولت تيار متردد
- قدرة محرك التشغيل: 180 واط
- سرعة الفتح: 0إلى5 دورة/دقيقة
- نوع المحرك: محرك بدون فرش موفر للطاقة، مصمم للعمل الموثوق طويل الأمد مع عمر خدمة يصل إلى 15 عاماً.
- نظام التحكم PLC: نظام تحكم رقمي PLC مستورد
- أوضاع التشغيل: يدعم التشغيل التلقائي والتشغيل اليدوي
- استهلاك الطاقة (وضع الاستعداد): 75 واط
- استهلاك الطاقة (أثناء التشغيل): 150 واط
- القدرة الإجمالية: 220إلى400 واط
- درجة حرارة التشغيل المحيطة: من سالب 30 درجة مئوية إلى موجب 50 درجة مئوية.
- وزن الباب: 600إلى 1000 كجم (حسب الأبعاد).

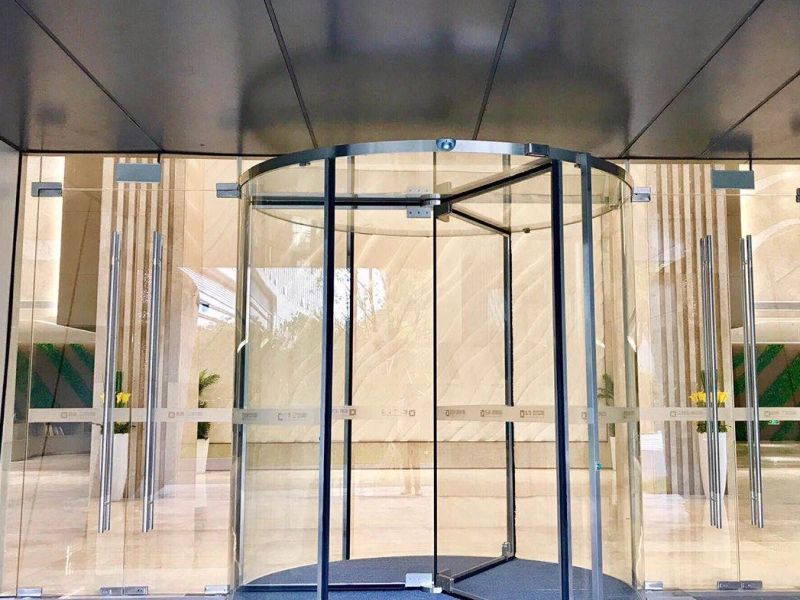

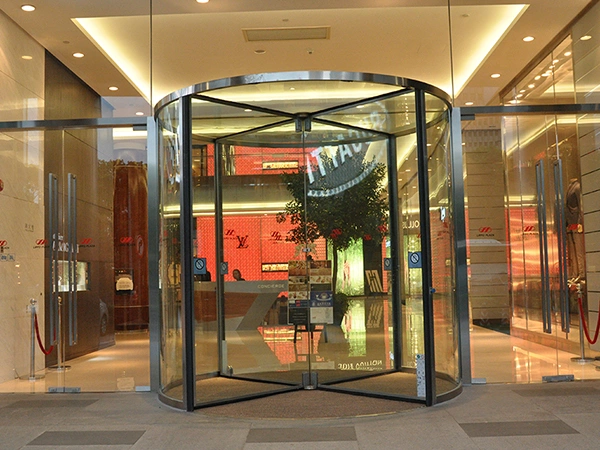

يجمع الزجاج المقسّى الشفاف مع إطار مُصنّع بتشطيب دقيق من الفولاذ المقاوم للصدأ أو سبائك الألومنيوم، ليمنح المدخل رؤية واضحة ومفتوحة دون أن يجعل منطقة العبور تبدو مغلقة أو ثقيلة. ويُعد التصميم الدائري بزاوية 360 درجة خياراً مثالياً للفنادق، ومتاجر التجزئة الفاخرة، والمباني المكتبية الراقية، وغيرها من المساحات التي تتطلب مدخلاً أنيقاً ومتكاملاً يعكس جودة التصميم المعماري.
تحافظ الأجنحة الزجاجية الشفافة على اتساع مسار العبور وسهولة توجيه حركة الدخول والخروج. وتوفر الأبواب الدوّارة الزجاجية بالكامل ثلاثية الدرفات مساحة أكبر بين الأجنحة، بينما تتميز الموديلات رباعية الدرفات بدوران أكثر سلاسة وقدرة أعلى على استيعاب حركة المرور اليومية الكثيفة.
تُصنع الأبواب الدوّارة الزجاجية بالكامل باستخدام زجاج مقسّى بمواصفات عالية الجودة، يوفر مقاومة للصدمات أعلى بما يصل إلى خمس مرات مقارنةً بالزجاج التقليدي، مع إمكانية إضافة طبقة حماية (فيلم أمان) لتعزيز مستوى السلامة. كما تساعد المكونات المعدنية المقاومة للتآكل على تحمل التشغيل المتكرر في الفنادق، ومراكز التسوق، وغيرها من المداخل ذات الحركة العالية، مع تقليل احتياجات الصيانة.
تراقب حساسات الأشعة تحت الحمراء المخفية والمجهزة داخل الأبواب الدوّارة الأشخاص والعوائق المحيطة بالدرفات دون التأثير على المظهر الأنيق والنقي للمدخل. وعند وجود شخص أو جسم يعترض مسار حركة الباب، يتوقف الباب الدوّار تلقائياً. كما يمكن للمستخدمين أو العاملين الضغط على زر إيقاف الطوارئ لإيقاف التشغيل فوراً عند الحاجة.
تضيف شرائط الإضاءة LED المثبتة في الجزء العلوي من الباب الدوّار لمسة جمالية ناعمة خلال الليل، مع إمكانية اختيار تأثيرات إضاءة مختلفة مثل التدرج الضوئي أو الإضاءة النابضة. كما يمكن تعديل ألوان الإطار وأبعاد الباب بما يتناسب مع واجهة المبنى، للحفاظ على تصميم مدخل أنيق ومتناسق مع الطابع المعماري العام.
يتم تركيب حساسات الأمان عند مناطق الدخول والخروج وعلى درفات الباب، بما يتوافق مع تصميم كل مدخل وكثافة حركة المشاة فيه.
تعمل حساسات الوسادة الهوائية المثبتة على أعمدة الدخول والخروج على اكتشاف التلامس وتقليل مخاطر الاصطدام في المناطق ذات الحركة المرتفعة.
تراقب حساسات الأشعة تحت الحمراء المثبتة أسفل الغطاء العلوي المساحات القريبة من درفات الباب المتحركة، للمساعدة في منع حوادث الانحشار أثناء التشغيل.
تقوم حساسات الوسادة الهوائية المثبتة في الجزء السفلي من درفات الباب بكشف العوائق وإيقاف الباب فوراً لتجنب الصدمات القوية.
تتيح أزرار إيقاف الطوارئ المثبتة على الأعمدة للمستخدمين أو العاملين إيقاف الباب فورًا عند الحاجة.
تعمل أزرار الاستخدام السهل لذوي الإعاقة على خفض سرعة دوران أجنحة الباب، مما يوفر عبوراً أكثر أماناً لكبار السن، والأشخاص محدودي الحركة، أو أي مستخدم يحتاج إلى وقت إضافي للمرور.
يساعد هيكل الباب على الحد من دخول الرياح والغبار والضوضاء وانتقال الحرارة، مما يعزز راحة البيئة الداخلية بالقرب من المدخل.
تتيح وظائف تحديد الموضع والقفل إيقاف الباب عند موضع محدد وتأمين المدخل خلال فترات عدم التشغيل أو عند الحاجة إلى التحكم الخاص في الدخول.
يتيح ضبط السرعة تشغيل الباب بسلاسة وفقاً لكثافة حركة المشاة ومتطلبات المدخل.

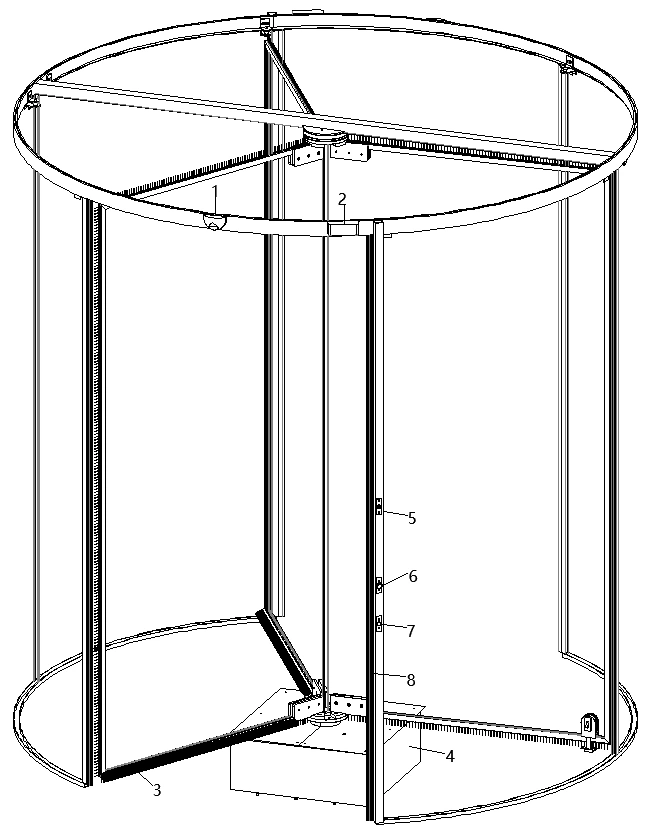

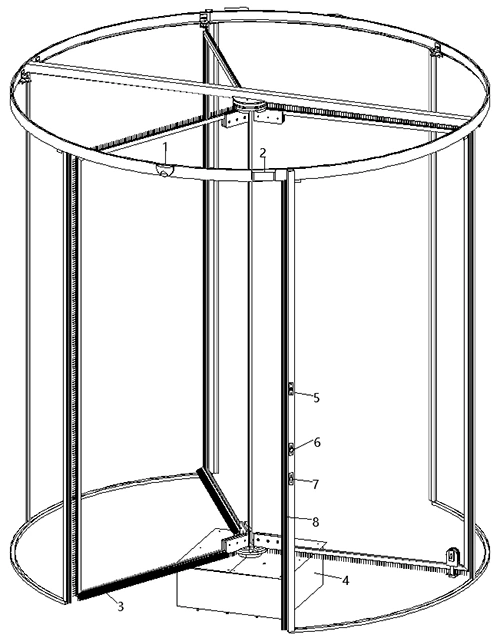

- 01
حساس (مستشعر) الحركة
- 02
حساس مراقبة الموضع والحماية من الانحشار
- 03
شريط مطاطي مضاد للاصطدام لدرفات (مصارع) الباب
- 04
صندوق التحكم
- 05
مفتاح اختيار وضع التشغيل
- 06
زر إيقاف للطوارئ
- 07
زر التشغيل المخصص لذوي الإعاقة
- 08
شريط مطاطي للحماية من الاصطدام على أعمدة الباب
باب دوّار أوتوماتيكي زجاجي بالكامل ثلاثي/رباعي الدرفات PARD-SJ3000A / PARD-SJ4000A
الأبعاد (مم)
| القطر الداخلي | القطر الخارجي | الارتفاع الصافي لممر العبور | Slimline ارتفاع الغطاء العلوي | عرض فتحة المرور/ العبور (3000A) | عرض فتحة المرور/ العبور (4000A) |
| 2,200 | 2,283 | 2,200–4,000 | 70 | 995 | 1,476 |
| 2,400 | 2,483 | 2,200–4,000 | 70 | 1,095 | 1,617 |
| 2,600 | 2,683 | 2,200–4,000 | 70 | 1,195 | 1,758 |
| 2,800 | 2,883 | 2,200–4,000 | 70 | 1,295 | 1,900 |
| 3,000 | 3,083 | 2,200–4,000 | 70 | 1,395 | 2,041 |
| 3,200 | 3,283 | 2,200–4,000 | 70 | 1,495 | 2,183 |
| 3,400 | 3,483 | 2,200–3,800 | 70 | 1,595 | 2,324 |
| 3,600 | 3,683 | 2,200–3,600 | 70 | 1,695 | 2,466 |
| 3,800 | 3,883 | 2,200–3,400 | 70 | 1,795 | 2,607 |
| 4,000 | 4,083 | 2,200–3,000 | 70 | 1,895 | 2,748 |
باب دوّار أوتوماتيكي زجاجي بالكامل ثلاثي/رباعي الدرفات PARD-SJ3000B/PARD-SJ4000B
الأبعاد (مم)
| القطر الداخلي | القطر الخارجي | الارتفاع الصافي لممر العبور | Slimline ارتفاع الغطاء العلوي | عرض فتحة المرور/ العبور (3000B) | عرض فتحة المرور/ العبور (4000B) |
| 2,200 | 2,246 | 2,200–4,000 | 70 | 925 | 1,497 |
| 2,400 | 2,446 | 2,200–4,000 | 70 | 1,125 | 1,638 |
| 2,600 | 2,646 | 2,200–4,000 | 70 | 1,225 | 1,779 |
| 2,800 | 2,846 | 2,200–4,000 | 70 | 1,325 | 1,921 |
| 3,000 | 3,046 | 2,200–4,000 | 70 | 1,425 | 2,062 |
| 3,200 | 3,246 | 2,200–4,000 | 70 | 1,525 | 2,204 |
| 3,400 | 3,446 | 2,200–3,800 | 70 | 1,625 | 2,345 |
| 3,600 | 3,646 | 2,200–3,600 | 70 | 1,725 | 2,418 |
| 3,800 | 3,846 | 2,200–3,400 | 70 | 1,825 | 2,628 |
| 4,000 | 4,046 | 2,200–3,000 | 70 | 1,925 | 2,769 |

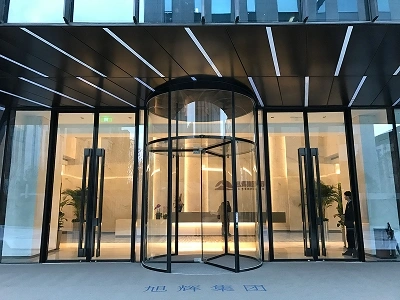

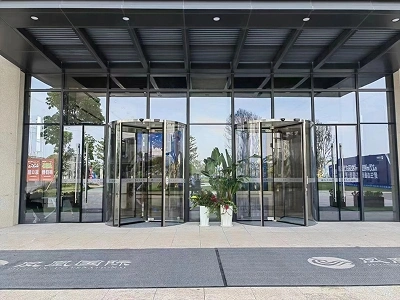

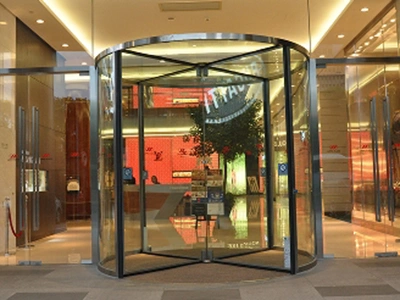

تُعد الأبواب الدوّارة الزجاجية بالكامل خياراً مثالياً للمداخل التي تتطلب مظهراً مشرقاً ومفتوحاً مع حركة دخول وخروج سلسة يومياً، مثل:
- الفنادق الفاخرة وفنادق الخمس نجوم
- مراكز التسوق الراقية
- المجمعات التجارية ومحلات السوبرماركت
- نوادي رجال الأعمال ومنشآت الضيافة
- المباني الإدارية ومقار الشركات
- البنوك
- المباني التجارية الكبيرة وغيرها
تحمل الأبواب الدوّارة الزجاجية بالكامل لدينا شهادات CE وTÜV وISO 9001 وISO 14001، مع إمكانية توفير تقارير الاختبارات ذات الصلة لدعم مراجعة واعتماد المشاريع.
