وحدة تشغيل باب منزلق أوتوماتيكي للخدمة الشاقة (مصمم لتحمل الاستخدام المتكرر)

Heavy Duty Automatic Sliding Door Opener

شاهد الفيديو
وحدة تشغيل باب منزلق أوتوماتيكي للخدمة الشاقة

صُممت وحدات تشغيل الأبواب المنزلقة الأوتوماتيكية للخدمة الشاقة للتطبيقات التي تتطلب قدرة تشغيلية عالية، حيث تكون أبعاد الأبواب وأوزانها وكثافة حركة المرور أكبر من متطلبات أنظمة الأبواب الأوتوماتيكية القياسية. ولذا، تُعد هذه الأنظمة خياراً مثالياً لمداخل المباني التجارية، والفنادق، والأبراج المكتبية، والمطارات، ومراكز النقل، وغيرها من المنشآت العامة، لما توفره من حركة سلسة وأداء موثوق حتى في ظروف الاستخدام المكثف.

كما تدمج وحدة التشغيل نظام الدفع، ووحدة التحكم، ومعدات التحكم المساعدة ضمن حل أتمتة متكامل يوفر تشغيلاً فعالاً وسهل الإدارة. فضلاً عن ذلك، يمكن، حسب متطلبات المشروع، ربط النظام بأجهزة التفعيل، وأنظمة التحكم بالدخول، وأجهزة السلامة، وأنظمة التحكم المركزية، ومنصات إدارة وأتمتة المباني. ومن خلال اختيار تكوين وحدة التشغيل بما يتناسب مع أبعاد الباب، وظروف التشغيل، ومستوى حركة المرور في كل مشروع، يضمن النظام أداءً مستقراً وعمراً تشغيلياً طويلاً مع الحفاظ على موثوقية التشغيل في الاستخدامات التجارية والعامة عالية الكثافة.

كما يمكن تهيئة أطوال المسارات (سكة المسار)، وملحقات التحكم بالدخول، ومكونات النظام المختلفة وفقًا لمتطلبات التركيب وتصميمات المداخل الخاصة بكل مشروع.

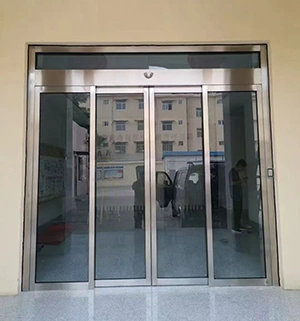

وحدة تشغيل باب منزلق أوتوماتيكي للخدمة الشاقة
المواصفات الفنية

وحدة تشغيل الأبواب المنزلقة الأوتوماتيكية للخدمة الشاقة DTC300

وحدة تشغيل الأبواب المنزلقة الأوتوماتيكية للخدمة الشاقة DTC300
تركيب الباب ضلفة واحدة (انزلاق أحادي) / ضلفتان (انزلاق ثنائي الاتجاه)
أقصى وزن لدرفة (ضلفة) الباب انزلاق أحادي: 1 × 300 كجم / انزلاق ثنائي الاتجاه: 2 × 250 كجم
الطاقة المقدرة 150 W
أقصى سرعة للفتح 400 مم/ ثانية
أقصى سرعة للإغلاق 350 مم/ ثانية
زمن بقاء الباب مفتوح 0 – 15 ثانية (قابلة للضبط)
جهد التشغيل 24 V DC
درجة الحرارة المحيطة -20° إلى +60° مئوية
وظيفة التعشيق (التداخل) بين الأبواب نظام مدمج (تشغيل متبادل مزدوج بين الأبواب)
منطق التشغيل الإضافي نظام مدمج (التحكم بالحساسات الأساسية والثانوية)
ربط مع نظام إنذار الحريق نظام مدمج (وظيفة الفتح أو الفتح للطوارئ)
تكوين الحساسات حساسات رادار داخلية وخارجية مرفقة ضمن النظام

وحدة تشغيل الباب المنزلق الأوتوماتيكي للخدمة الشاقة DTC500

وحدة تشغيل الباب المنزلق الأوتوماتيكي للخدمة الشاقة DTC500
تركيب الباب ضلفة واحدة (انزلاق أحادي) / ضلفتان (انزلاق ثنائي الاتجاه)
أقصى وزن لدرفة (ضلفة) الباب انزلاق أحادي: 1 × 500 كجم / انزلاق ثنائي الاتجاه: 2 × 400 كجم
الطاقة المقدرة 150 W
أقصى سرعة للفتح 400 مم/ ثانية
أقصى سرعة للإغلاق 350 مم/ ثانية
زمن بقاء الباب مفتوح 0 – 15 ثانية (قابلة للضبط)
جهد التشغيل 24 V DC
درجة الحرارة المحيطة -20° إلى +60° مئوية
وظيفة التعشيق (التداخل) بين الأبواب نظام مدمج (تشغيل متبادل مزدوج بين الأبواب)
منطق التشغيل الإضافي نظام مدمج (التحكم بالحساسات الرئيسية والثانوية)
ربط مع نظام إنذار الحريق نظام مدمج (وظيفة الفتح أو الفتح للطوارئ)
تكوين الحساسات حساسات رادار داخلية وخارجية مرفقة ضمن النظام

وحدة تشغيل الأبواب المنزلقة الأوتوماتيكية للخدمة الشاقة DTC1000

وحدة تشغيل الأبواب المنزلقة الأوتوماتيكية للخدمة الشاقة DTC1000
تركيب الباب ضلفة واحدة (انزلاق أحادي) / ضلفتان (انزلاق ثنائي الاتجاه)
أقصى وزن لدرفة (ضلفة) الباب انزلاق أحادي: 1 × 1000 كجم / انزلاق ثنائي الاتجاه: 2 × 800 كجم
الطاقة المقدرة 180 W
أقصى سرعة للفتح 400 مم/ ثانية
أقصى سرعة للإغلاق 350 مم/ ثانية
زمن بقاء الباب مفتوح 0 – 15 ثانية (قابلة للضبط)
جهد التشغيل 24 V DC
درجة الحرارة المحيطة -20° إلى +60° مئوية
وظيفة التعشيق (التداخل) بين الأبواب نظام مدمج (تشغيل متبادل مزدوج بين الأبواب)
منطق التشغيل الإضافي نظام مدمج (التحكم بالحساسات الرئيسية والثانوية)
ربط مع نظام إنذار الحريق نظام مدمج (وظيفة الفتح أو الفتح للطوارئ)
تكوين الحساسات حساسات رادار داخلية وخارجية مرفقة ضمن النظام

وحدة تشغيل الباب المنزلق الأوتوماتيكي للخدمة الشاقة DTC2000

وحدة تشغيل الباب المنزلق الأوتوماتيكي للخدمة الشاقة  DTC2000
خواص وحدة التحكم توافق المحرك محرك متزامن بالمغناطيس الدائم (PMSM)
الخرج جهد الخرج المقنن ثلاثي الطور، 0–230 فولت تيار متردد
قدرة التحمل الزائد قدرة التحمل الزائد للتيار: 150 بالمائة من التيار المقنن لمدة دقيقة واحدة
طاقة الإدخال جهد وتردد مصدر التغذية الكهربائية أحادي الطور، 200–230 فولت تيار متردد، 50/60 هرتز
نطاق تحمل الجهد نطاق تحمل جهد الدخل: ‎-15% إلى ‎+10% من الجهد المقنن
نطاق تحمل التردد نطاق تحمل تردد الدخل: ±5% من التردد المقنن
حماية من انخفاض الجهد تشغيل مستمر عند جهد أعلى من 165 فولت تيار متردد، مع استمرار التشغيل لمدة 15 مللي ثانية عند انخفاض الجهد عن 165 فولت تيار متردد
خواص المحرك السرعة نطاق السرعة 0 – 180 دورة/ دقيقة
عرض السرعة شاشة عرض رقمية LED / LCD
دقة التحكم في السرعة دورة واحدة/ دقيقة
وضع التحكم التحكم المتجهي بالموجة الجيبية (FOC)
القدرة المقدرة 200 W
عزم الدوران المقدر 18 نيوتن متر
تصنيف الحماية (IP) IP54

وحدة تشغيل الأبواب المنزلقة الأوتوماتيكية للخدمة الشاقة DTC3000

وحدة تشغيل الأبواب المنزلقة الأوتوماتيكية للخدمة الشاقة  DTC3000
خواص وحدة التحكم توافق المحرك محرك متزامن بالمغناطيس الدائم (PMSM)
الخرج جهد الخرج المقنن ثلاثي الطور، 0–230 فولت تيار متردد
قدرة التحمل الزائد قدرة التحمل الزائد للتيار: 150 بالمائة من التيار المقنن لمدة دقيقة واحدة
طاقة الإدخال جهد وتردد مصدر التغذية الكهربائية أحادي الطور، 200–230 فولت تيار متردد، 50/60 هرتز
نطاق تحمل الجهد نطاق تحمل جهد الدخل: ‎-15% إلى ‎+10% من الجهد المقنن
نطاق تحمل التردد نطاق تحمل تردد الدخل: ±5% من التردد المقنن
حماية من انخفاض الجهد تشغيل مستمر عند جهد أعلى من 165 فولت تيار متردد، مع استمرار التشغيل لمدة 15 مللي ثانية عند انخفاض الجهد عن 165 فولت تيار متردد
خواص المحرك السرعة نطاق السرعة 0 – 180 دورة/ دقيقة
عرض السرعة شاشة عرض رقمية LED / LCD
دقة التحكم في السرعة دورة واحدة/ دقيقة
وضع التحكم التحكم المتجهي بالموجة الجيبية (FOC)
القدرة المقدرة 370 W
عزم الدوران المقدر 23 نيوتن متر
تصنيف الحماية (IP) IP54

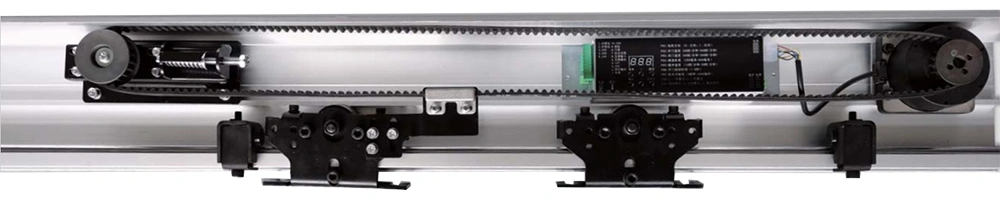

المكونات الرئيسية
  • المحرك المحرك
  • وحدة التحكم وحدة التحكم
  • مجموعة تعليق الباب مجموعة تعليق الباب
  • مصدر الطاقة مصدر الطاقة
  • بكرة طرفية بكرة طرفية
  • قضيب السكة (المسار) قضيب السكة (المسار)
  • سير الدفع سير الدفع
  • جهاز التحكم عن بعد (ريموت كنترول) جهاز التحكم عن بعد (ريموت كنترول)
الشهادات وتقارير الاختبار

CE، ISO 9001، ISO 14001، تقرير اختبار نظام الأبواب المنزلقة الأوتوماتيكية للخدمة الشاقة DTC
